قطر الأنبوب: DN15-DN300
الدقة: 1.0% 1.5%
نسبة المدى: 1:8
حماية الدخول: IP65
مبدأ القياس
السائل الذي يتدفق بسرعة معينة ويمر عبر عائق ثابت يولد دوامات. يُعرف توليد الدوامات باسم دوامات كرمان. إن تكرار تساقط الدوامة هو دالة خطية مباشرة لسرعة السائل ويعتمد التردد على شكل وعرض وجه جسم المخادع. وبما أن عرض العائق والقطر الداخلي للأنبوب سيكونان ثابتين إلى حد ما، فإن التردد يُعطى بالتعبير:
و=(St*V)/ج*د
كاتيون محدد

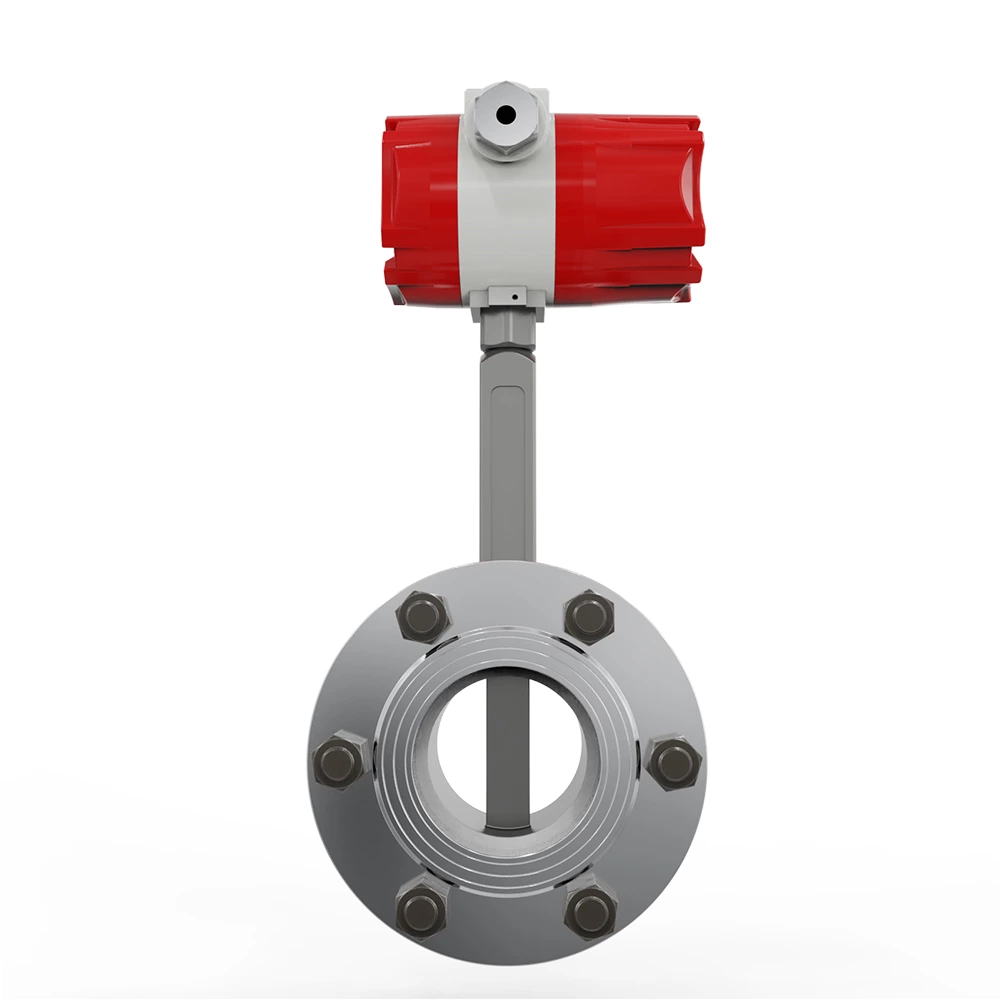

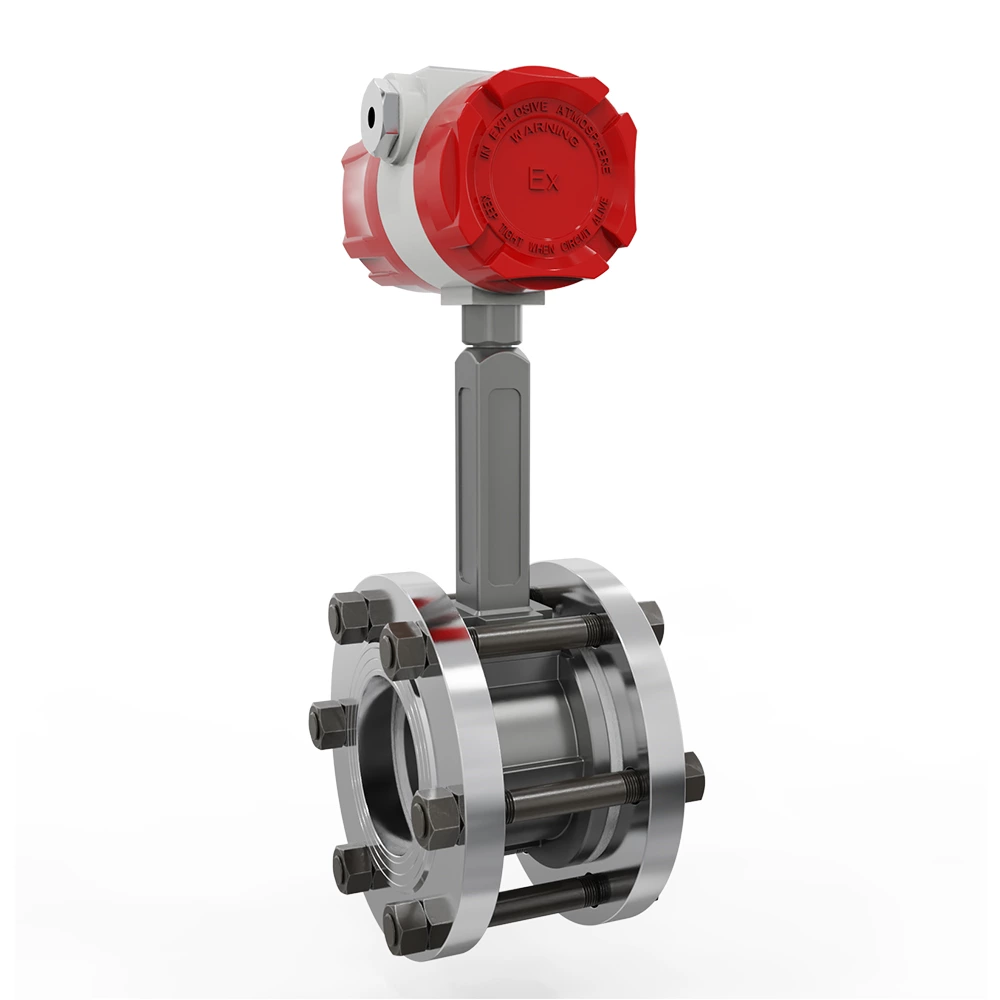

| منتج | تركيب رقاقة مقياس التدفق الدوامي |
| نموذج | سوب-لوج |
| القطر الاسمي | DN15 ~ DN300 |
| تثبيت | اتصال الرقاقة: DN15-DN300 (الأولوية PN2.5MPa) |
| دقة | 1.5%، 1.0% |
| نسبة المدى | كثافة الغاز: 1.2 كجم/م3، نسبة المدى: 8:1 |
| درجة حرارة متوسطة | -20 درجة مئوية ~ +150 درجة مئوية، -20 درجة مئوية ~ +260 درجة مئوية، -20 درجة مئوية ~ +300 درجة مئوية |
| إشارة الخرج | 4-20 مللي أمبير |
| تكرار | اتصال RS485 (Modbus RTU) |
| مزود الطاقة | بطارية ليثيوم 24 فولت تيار مستمر ±5% (3.6 فولت تيار مستمر) |
| حماية الدخول | IP65 |
| مواد الجسم | غلاف غير قابل للصدأ |

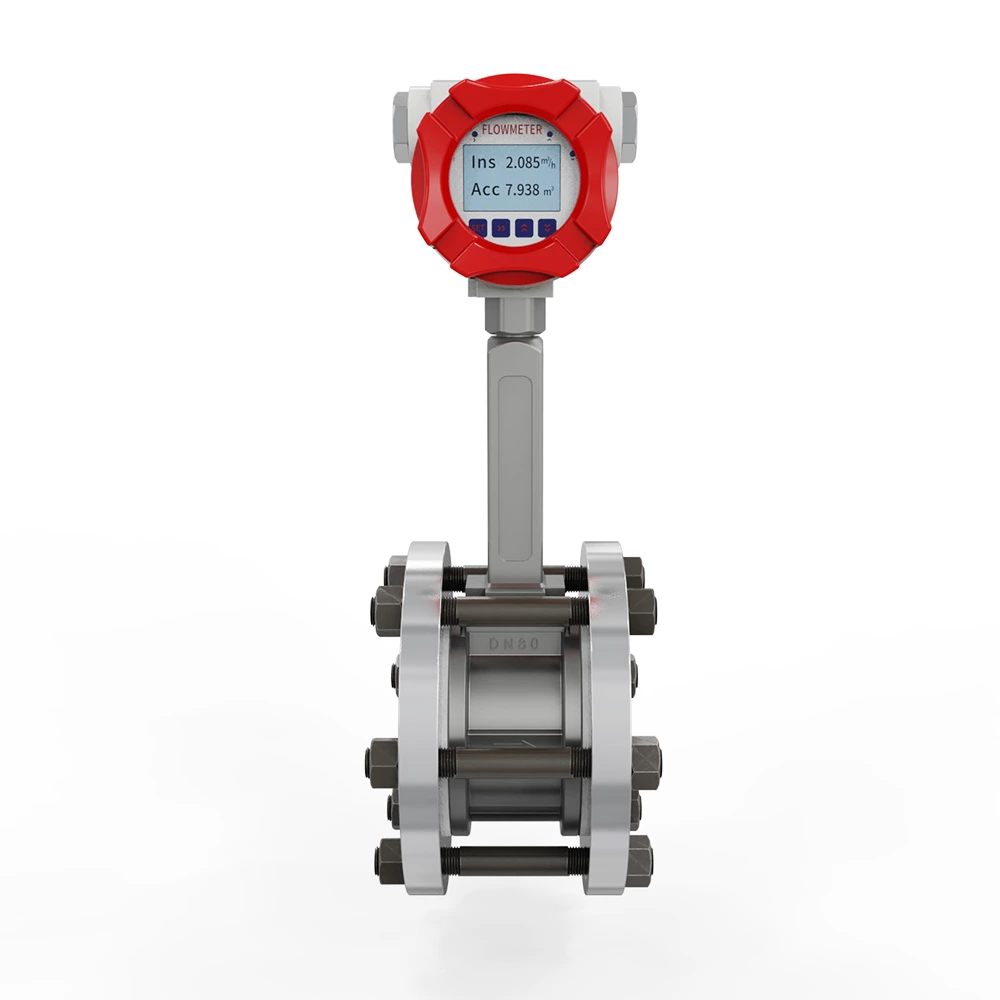

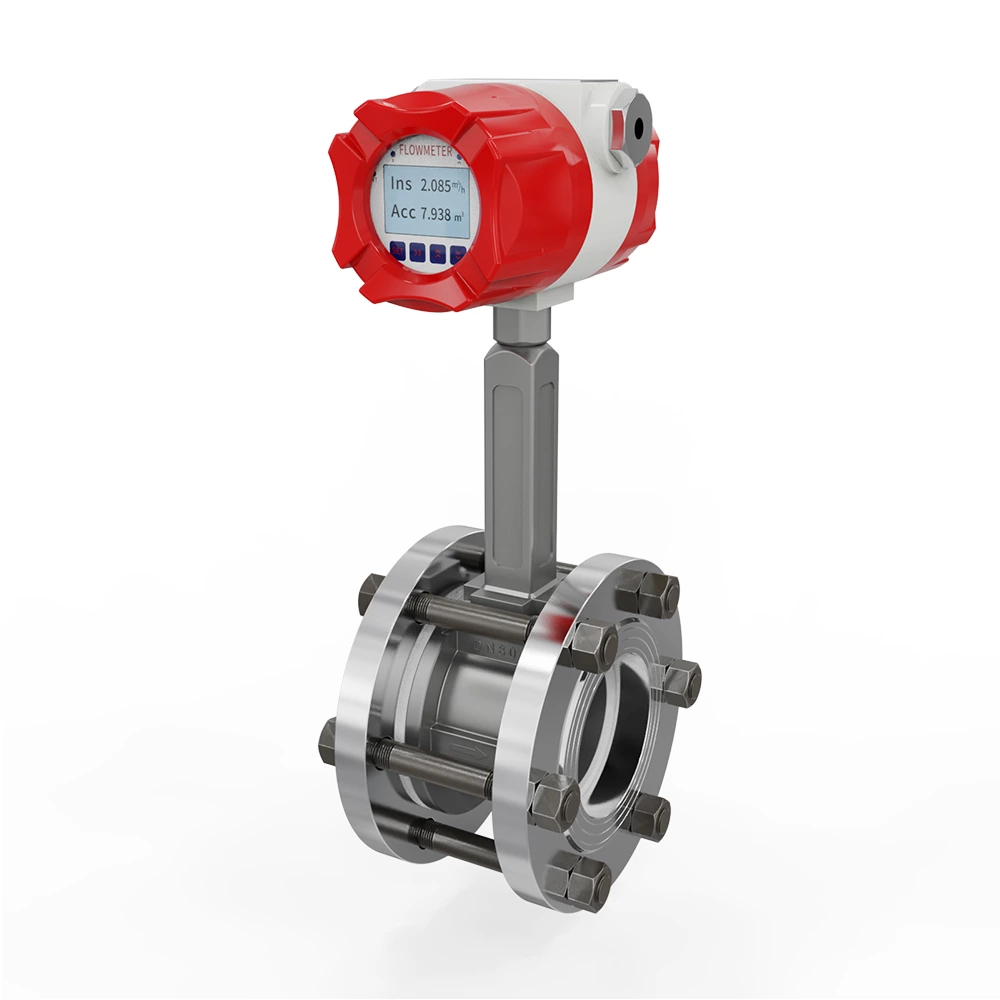

| عرض | 128 * 64 شاشة LCD مصفوفة نقطية |
ملاحظة: المنتج ممنوع منعا باتا استخدامه في المناسبات المقاومة للانفجار.
