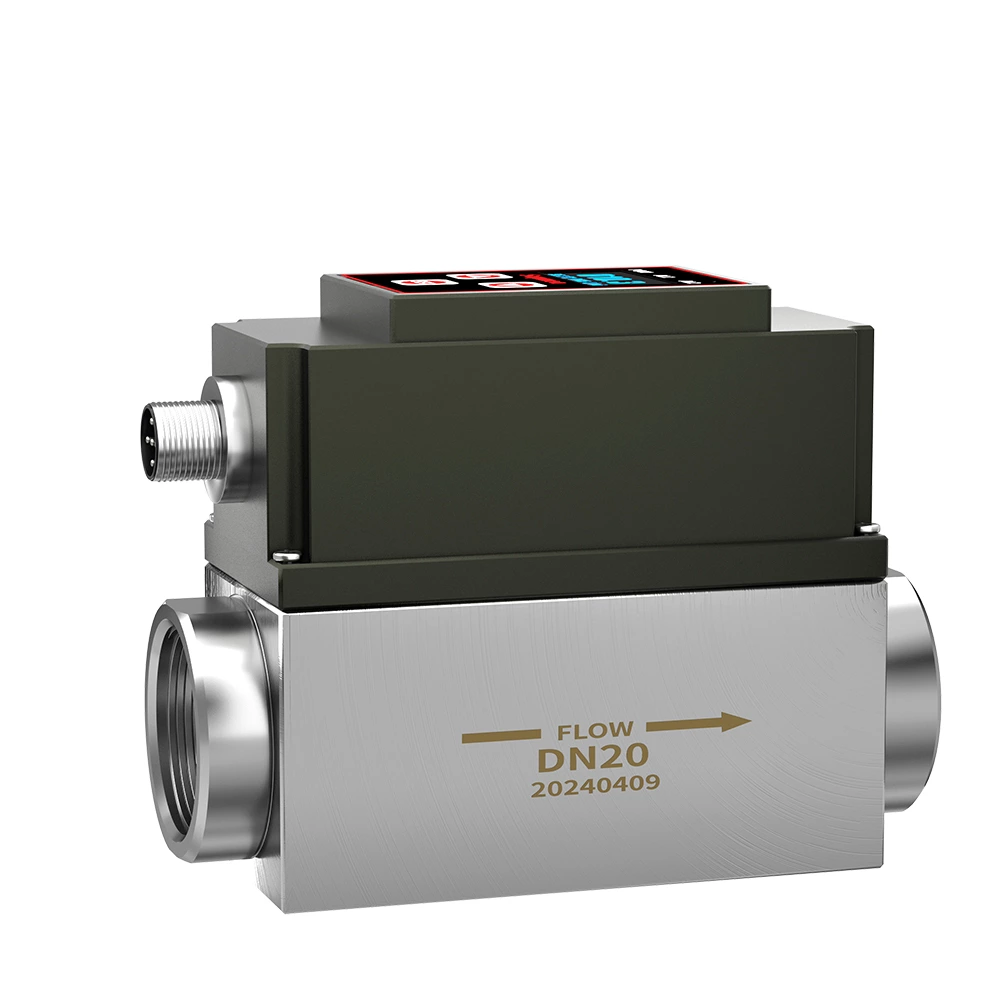

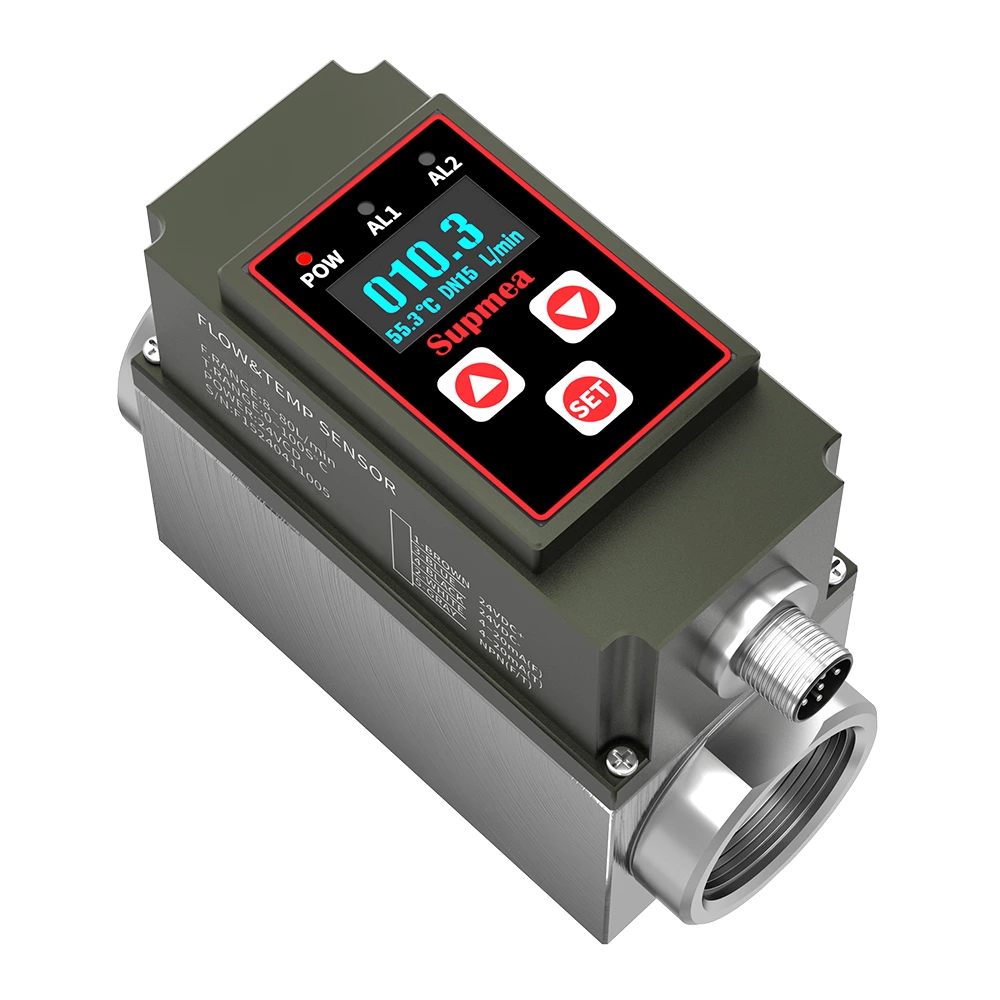

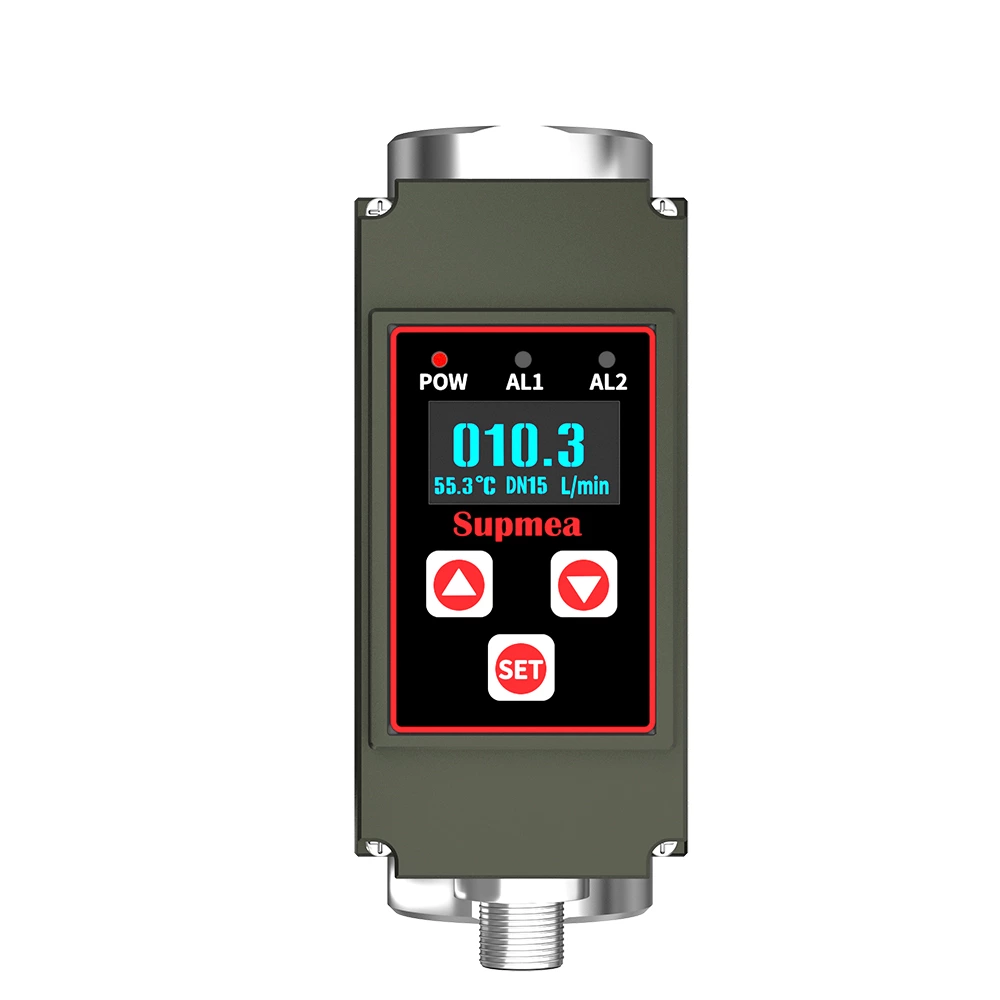

مقياس تدفق الدوامة الدقيقة ذو البنية البسيطة، والدقة العالية، وسهولة التركيب والصيانة، يُستخدم لمراقبة تدفق السائل ودرجة حرارته في الوقت الفعلي داخل الأنابيب، ويدعم إشارة التدفق ودرجة الحرارة (4-20) مللي أمبير أو اتصال 485، ومخرجات مفتاح الإنذار، ويستخدم شاشة OLED لعرض تدفق السائل ودرجة حرارته في الوقت الفعلي، مما يُمكّن من تحقيق وظيفة مراقبة درجة حرارة تدفق الأنابيب. يُستخدم هذا المنتج على نطاق واسع في صناعات البتروكيماويات، والطاقة الكهربائية، والذهب، ومصانع الصلب، والورق، ومعالجة الأغذية، ومعالجة المياه، ومصانع البطاريات، وغيرها.
| منتج | مقياس تدفق الدوامة الدقيقة |
| نموذج | سوب-FVM200 |
| المتغير المقاس | معدل التدفق ودرجة الحرارة |
| القطر الاسمي ونطاق التدفق | DN8: 1~15 لتر/دقيقة |
| DN10: 3~30 لتر/دقيقة |
| DN15: 5~50 لتر/دقيقة |
| مخرجات الاتصالات | RS485، MODBUS-RTU |
| نطاق درجة الحرارة | 0...90 درجة مئوية |
| مزود الطاقة | 24 فولت تيار مستمر |
| دقة | التدفق: ± 3%؛ درجة الحرارة: ± 1 درجة مئوية |
| نوع متوسط | السائل (الماء أو السوائل القابلة للذوبان في الماء مثل الإيثيلين جليكول) |
| ضغط العملية | الحد الأقصى 1.2 ميجا باسكال (عند 40 درجة مئوية) |
| مستوى الحماية | IP65 |
يعتمد مقياس تدفق الدوامة على نظرية كامين وستروهال حول توليد الدوامة والعلاقة بين الدوامة والتدفق لقياس تدفق البخار والغاز والسوائل منخفضة اللزوجة. كما هو موضح في الشكل 1، في جسم الطاولة المُدرج رأسيًا في عمود مثلثي هو مولد الدوامة، عندما يتدفق جسم الطاولة عبر الوسيط، ينتج في الجزء الخلفي من العمود المثلث بالتناوب الاتجاه المعاكس لدوامة كارمن المنتظمة، وتتناسب دوامة تردد الفصل F ومعدل تدفق الوسيط مع سرعة V. يتم اكتشاف الدوامة بواسطة رأس الاستشعار، ويتم توليد الدوامة بواسطة الدوامة. يمكنك قياس معدل تدفق السائل من خلال عدد الدوامات التي يكتشفها رأس الاستشعار، ثم يتم حسابه وفقًا لعيار جسم المقياس لمعدل تدفق حجم الوسيط المقاس.
F=St*V/md
س=3600*ف/ك
م=س*ρ
أين:
F : تردد الدوامة الناتج عن تدفق السائل عبر العمود المثلث لمقياس تدفق الدوامة (الوحدة: هرتز)
St : ثابت ستروهال (عديم الأبعاد)
V : متوسط سرعة تدفق السائل في الأنبوب (الوحدة: م / ث)
م : نسبة مساحة الدورة على شكل قوس على جانبي العمود المثلث إلى مساحة المقطع العرضي لأنبوب القياس (الوحدة: بلا أبعاد)
د : طاولة مقياس التدفق الدوامي داخل العمود المثلث المواجه لعرض سطح التدفق (الوحدة: م)
س : معدل التدفق الحجمي اللحظي (الوحدة: م3 / ساعة)
K : معاملات مقياس تدفق الدوامة (الوحدة: عدد النبضات / متر مكعب) M: معدل تدفق الكتلة اللحظي (الوحدة: كجم / ساعة)
ρ : كثافة السائل (الوحدة: كجم / م3)
سمات
مستشعر درجة الحرارة والتدفق متعدد الاستخدامات لمراقبة درجة حرارة التدفق في خطوط الأنابيب بشكل متكامل.
الاتصالات الرقمية، المتكاملة التناظرية.
يدعم إخراج إنذار العرض الذكي للتدفق ودرجة الحرارة.
شاشة OLED مضاءة ذاتيًا، واضحة وحادة.
تم تصميم طرفي مقياس التدفق للاتصال المباشر، وسهل التركيب والإزالة، مما يوفر التكلفة.
قاعدة من سبائك الألومنيوم 304، مقاومة للتآكل والتآكل.
فئة حماية العلبة IP65، يمكن استخدامها في البيئات القاسية.
