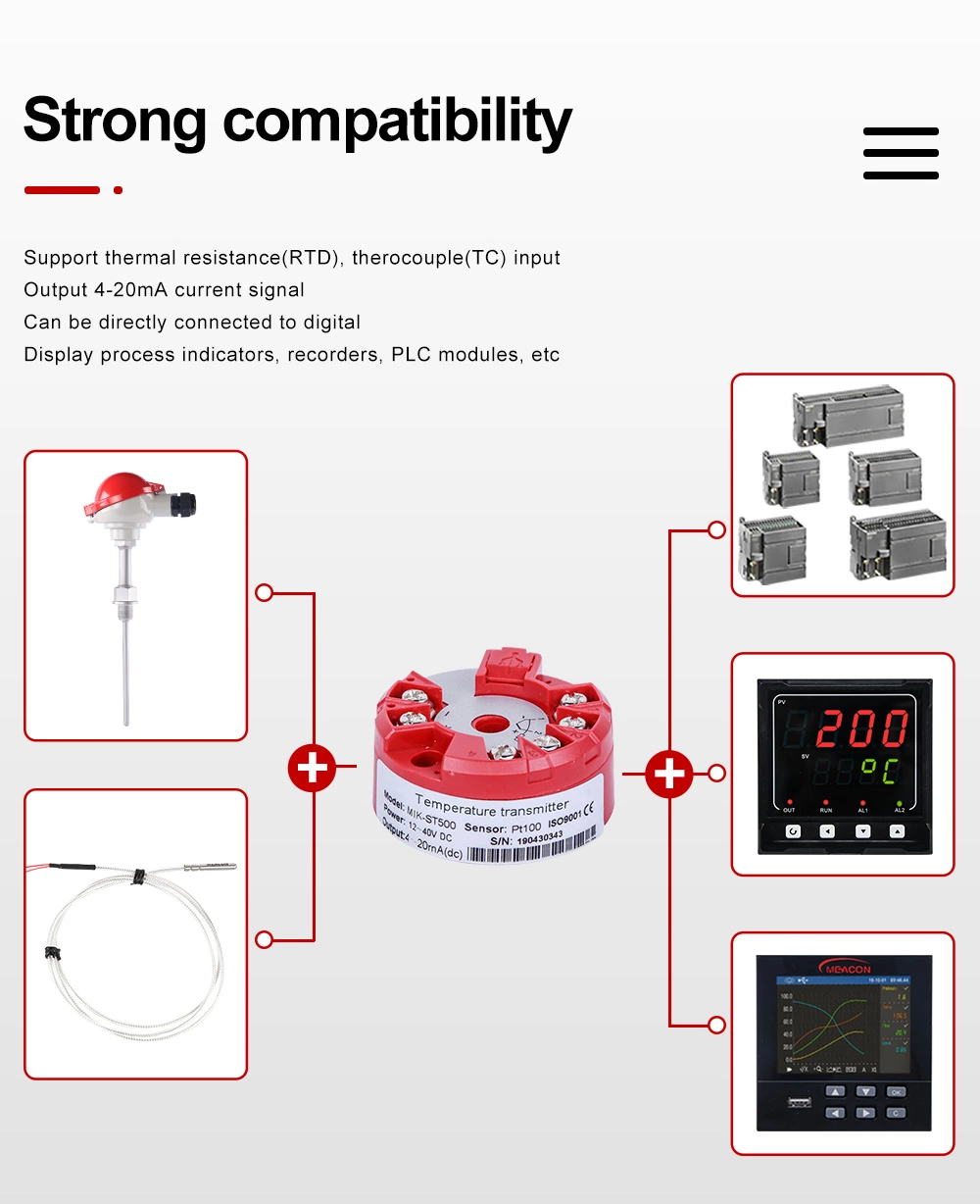

إشارة الإدخال: كاشف درجة حرارة المقاومة (RTD) ، المزدوج الحراري (TC) ، والمقاومة الخطية.
الإخراج: 4-20mA
مصدر الطاقة: DC12-40V
وقت الاستجابة: الوصول إلى 90٪ من القيمة النهائية لمدة ثانية واحدة
تخصيص
| مدخل | |
| اشارة ادخال | كاشف درجة حرارة المقاومة (RTD) ، المزدوجة الحرارية (TC) ، والمقاومة الخطية. |
| نطاق درجة حرارة تعويض الوصلة الباردة | -20 ~ 60 درجة مئوية |
| دقة التعويض | ± 1 |
| انتاج | | |
| إشارة الخرج | 4-20 مللي أمبير |
| مقاومة الحمل | RL≤ (Ue-12) /0.021.00 |
| تيار الإخراج من إنذار تجاوز الحد العلوي والسفلي | IH = 21 مللي أمبير ، إلينوي = 3.8 مللي أمبير |
| تيار الإخراج من إنذار فصل المدخلات | 21 مللي أمبير |
| مزود الطاقة | |
| مصدر التيار | تيار مستمر 12-40 فولت |
| معلمات أخرى | |
| دقة الإرسال (20 ℃) | 0.1% خ |
| انحراف درجة الحرارة | 0.01% FS/درجة مئوية |
| وقت الاستجابة | تصل إلى 90٪ من القيمة النهائية لمدة 1 ثانية |
| درجة حرارة البيئة المستخدمة | -40 ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 ~ 100 درجة مئوية |
| تركيز | مسموح به |
| مستوى الحماية | IP00؛ IP66 (التثبيت) |

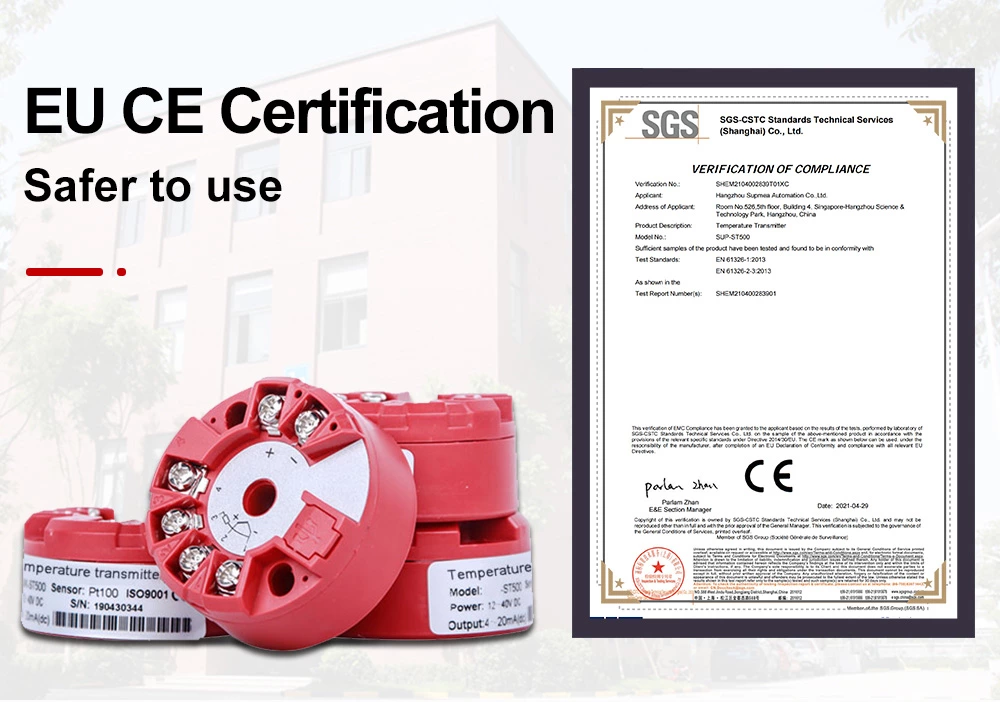

| التوافق الكهرومغناطيسي | تتوافق مع المعدات الصناعية GB / T18268 متطلبات التقديم (IEC 61326-1) |
حجم المنتج
الأسلاك المنتج
ملحوظة: لا يلزم وجود مصدر طاقة 24 فولت عند استخدام خط برمجة المنفذ التسلسلي V8
برمجة
يدعم جهاز إرسال درجة الحرارة SUP-ST500 تعديل إشارة الإدخال. إذا كنت بحاجة إلى ضبط إشارة الإدخال، فيرجى إخبارنا وسنقدم لك البرنامج.

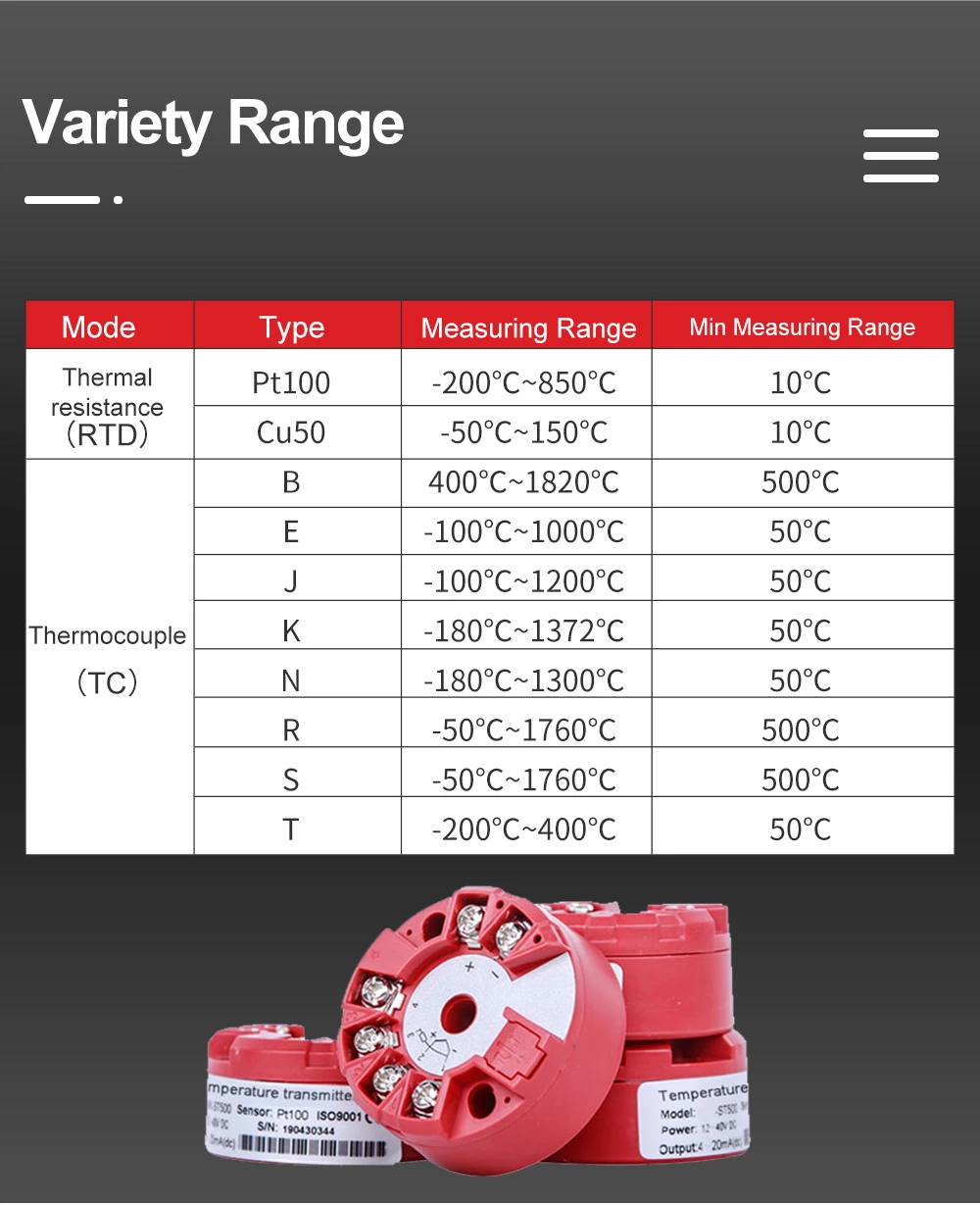

باستخدام البرنامج، يمكنك ضبط نوع درجة الحرارة، مثل PT100، Cu50، R، T، K وما إلى ذلك؛ نطاق درجة حرارة الإدخال.
