| منتج | وحدة تحكم العرض الرقمي متعددة الحلقات |
| نموذج | سوب-2700 |
| البعد | أ.160*80*136 مللي متر
ب.80*160*136 مللي متر
ج.96*96*136 مللي متر |
| دقة القياس | ±0.2% فس |
| إخراج الإرسال | الإخراج التناظري ---- 4-20 مللي أمبير ، 1-5 فولت 、
0-10 مللي أمبير، 0-5 فولت، 0-20 مللي أمبير، 0-10 فولت |
| نتيجة الإنذار | وظيفة التنبيه وامض قيمة العرض فوق المدى مع وظيفة إنذار الحد العلوي والسفلي ، مع إعداد فرق عودة التنبيه ؛ قدرة التتابع:
AC220V/2A (كبير) DC24V/2A (كبير) (حمل مقاوم)
ملاحظة: عندما يتجاوز الحمل سعة اتصال المرحل ، يرجى عدم حمل الحمولة مباشرة |
| مزود الطاقة | AC / DC100 ~ 240 فولت (التردد 50/60 هرتز) استهلاك الطاقة 5 واط
تيار مستمر 20 ~ 29 فولت استهلاك الطاقة ≥3 واط |
| استخدام البيئة | درجة حرارة التشغيل (-10 ~ 50 ℃) لا تكاثف ، لا تثليج |
| اطبع | واجهة الطباعة RS232 ، يمكن للطابعة الصغيرة المتطابقة تحقيق وظائف الطباعة اليدوية والتوقيت والتنبيه |

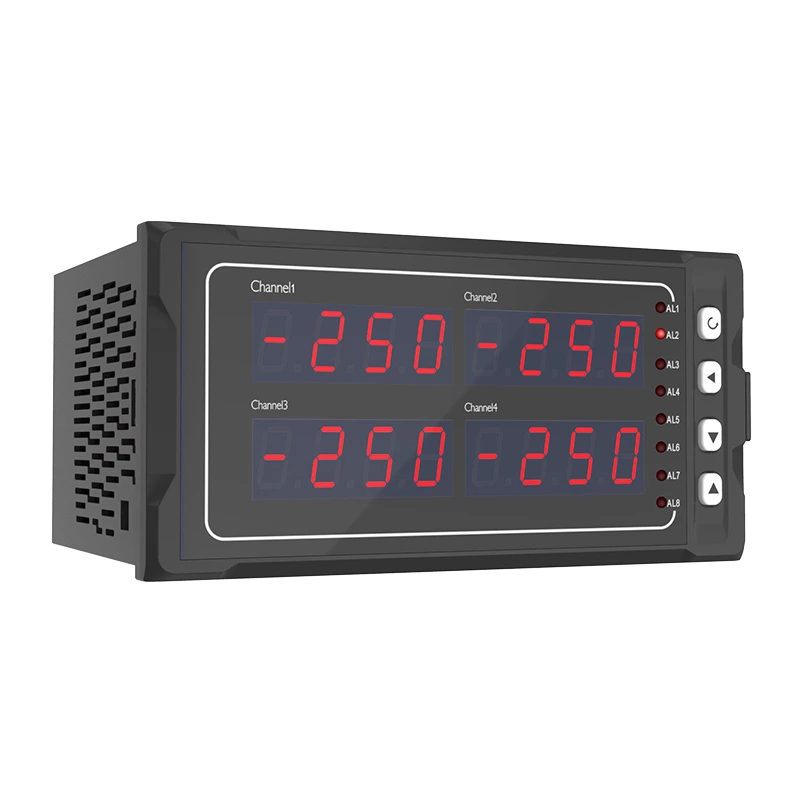

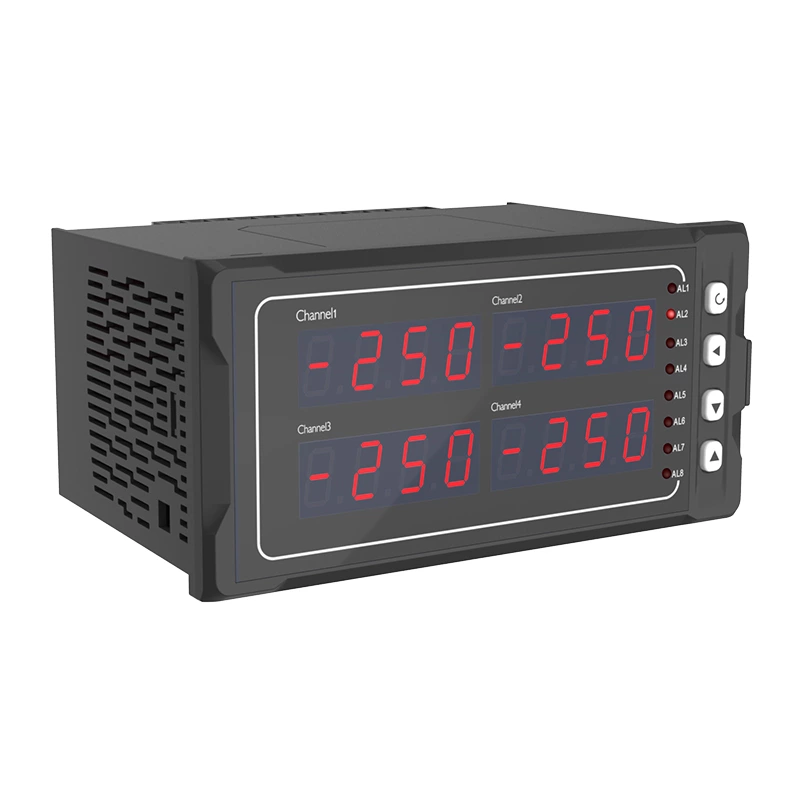

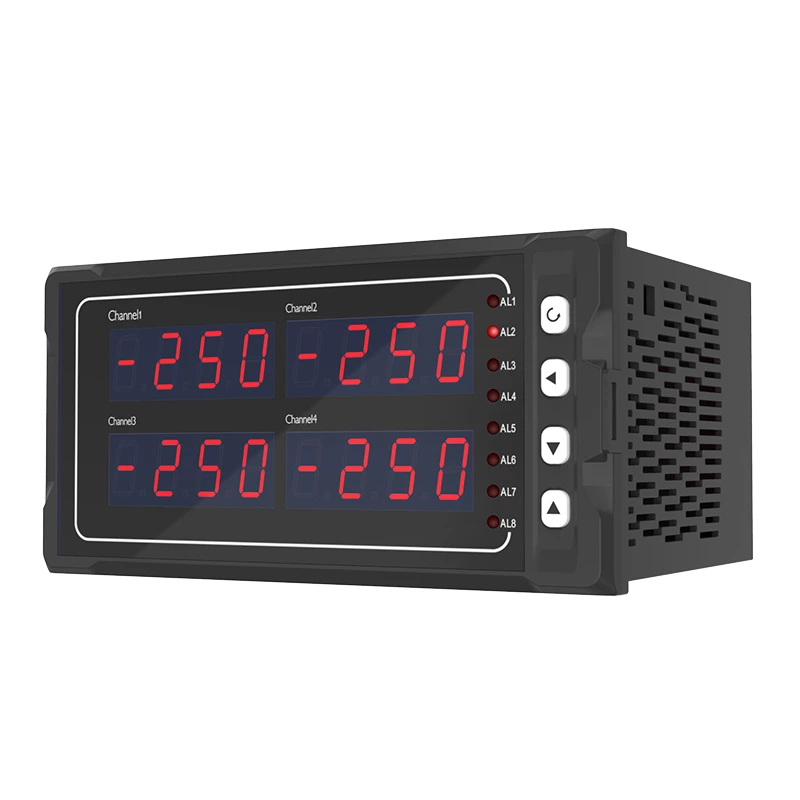

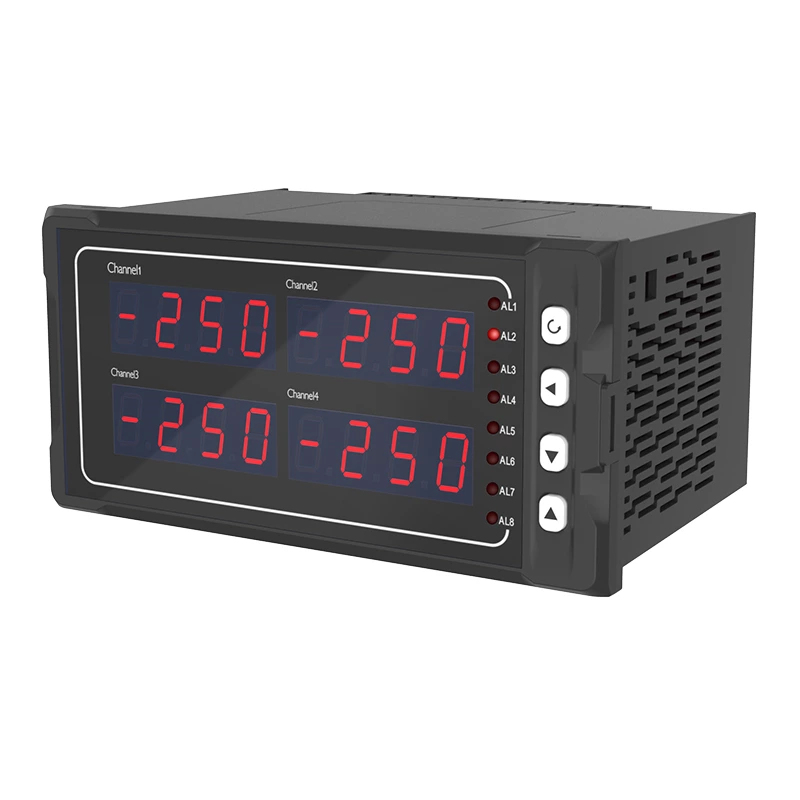

وحدة التحكم في العرض الرقمي SUP-2700 هي جهاز إلكتروني يستخدم للتحكم في العمليات والأنظمة المختلفة ومراقبتها. وهو يتألف من معالج دقيق وشاشة رقمية ومحطات إدخال وإخراج مختلفة. تستقبل وحدة التحكم إشارات الإدخال من أجهزة الاستشعار أو الأجهزة الأخرى وتقوم بمعالجتها باستخدام خوارزميات البرامج الخاصة بها. يتم عرض النتائج بعد ذلك على الشاشة الرقمية ، مما يوفر ملاحظات في الوقت الفعلي حول حالة العملية أو النظام الذي يتم التحكم فيه. بفضل الواجهة سهلة الاستخدام والميزات المتقدمة، تعد وحدة التحكم بالعرض الرقمي أداة أساسية لأتمتة العمليات وتطبيقات التحكم الصناعي.
يمكن برمجة وحدة التحكم الرقمية متعددة الحلقات هذه للتحكم في العديد من المعلمات مثل درجة الحرارة والضغط ومعدل التدفق والرطوبة وغيرها. بالإضافة إلى ذلك، يمكن دمج وحدات التحكم في العرض الرقمي مع الأنظمة الأخرى، مما يسمح بالمراقبة عن بعد والتحكم في العمليات من موقع مركزي. توفر وحدات التحكم في العرض الرقمي دقة عالية وموثوقية وتعدد استخدامات في مجموعة من التطبيقات الصناعية.

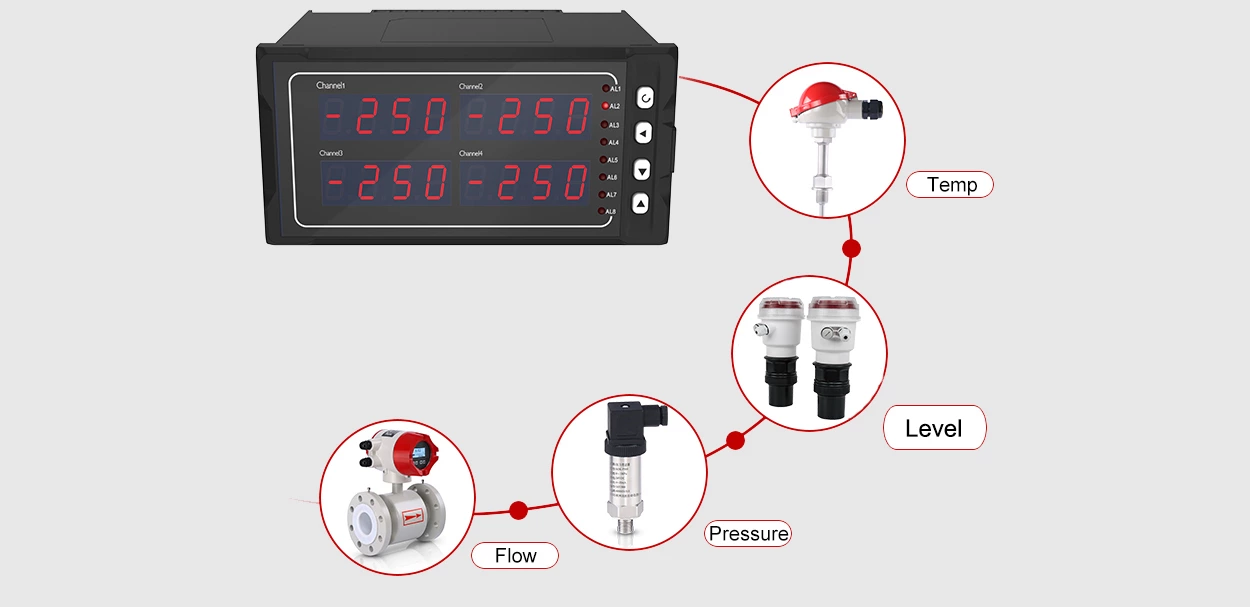

أداة التحكم في العرض الرقمي متعدد الحلقات مع تقنية تعبئة SMD الأوتوماتيكية ، لديها قدرة قوية على مكافحة التشويش. يمكن استخدامه جنبًا إلى جنب مع أجهزة الاستشعار المختلفة وأجهزة الإرسال لعرض درجة الحرارة والضغط ومستوى السائل والسرعة والقوة وغيرها من المعلمات الفيزيائية، ويمكنه قياس 8 ~ 16 حلقة، وإدخال الجولات، ودعم 8 ~ 16 حلقة "إنذار موحد" الإخراج "،" 16 حلقة إخراج إنذار منفصل "،" إخراج انتقال موحد "،" 8 حلقات إخراج انتقال منفصل "واتصال 485/232 ، وهو قابل للتطبيق في النظام بنقاط قياس مختلفة.
قائمة نوع إشارة الإدخال:
| رقم التخرج ص | نوع الإشارة | نطاق القياس | رقم التخرج ص | نوع الإشارة | نطاق القياس |
| 0 | تي سي ب | 400 ~ 1800 درجة مئوية | 18 | المقاومة عن بعد 0 ~ 350Ω | -1999~9999 |
| 1 | تي سي إس | 0 ~ 1600 درجة مئوية | 19 | المقاومة عن بعد 3 0 ~ 350Ω | -1999~9999 |
| 2 | تي سي ك | 0 ~ 1300 درجة مئوية | 20 | 0 ~ 20 مللي فولت | -1999~9999 |
| 3 | تي سي إي | 0 ~ 1000 درجة مئوية | 21 | 0 ~ 40 مللي فولت | -1999~9999 |
| 4 | تي سي تي | -200.0~400.0 درجة مئوية | 22 | 0 ~ 100 مللي فولت | -1999~9999 |
| 5 | تي سي جي | 0 ~ 1200 درجة مئوية | 23 | -20 ~ 20 مللي فولت | -1999~9999 |
| 6 | تي سي ر | 0 ~ 1600 درجة مئوية | 24 | -100 ~ 100 مللي فولت | -1999~9999 |
| 7 | تي سي ن | 0 ~ 1300 درجة مئوية | 25 | 0 ~ 20 مللي أمبير | -1999~9999 |
| 8 | F2 | 700 ~ 2000 درجة مئوية | 26 | 0 ~ 10 مللي أمبير | -1999~9999 |
| 9 | تي سي Wre3-25 | 0 ~ 2300 درجة مئوية | 27 | 4 ~ 20 مللي أمبير | -1999~9999 |
| 10 | TC Wre5-26 | 0 ～ 2300 ℃ | 28 | 0 ～ 5 فولت | -1999 9999 |
| 11 | RTD كو 50 | -50.0 150.0 | 29 | 1 ～ 5 فولت | -1999 9999 |
| 12 | RTD نحاس 53 | -50.0 150.0 | 30 | -5 ～ 5 فولت | -1999 9999 |
| 13 | RTD النحاس 100 | -50.0 150.0 | 31 | 0 ~ 10 فولت | -1999~9999 |
| 14 | آر تي دي بي تي 100 | -200.0~650.0 درجة مئوية | 32 | 0 ~ 10 مللي أمبير مربع | -1999~9999 |
| 15 | آر تي دي BA1 | -200.0~600.0 درجة مئوية | 33 | 4 ~ 20 مللي أمبير مربع | -1999~9999 |
| 16 | آر تي دي BA2 | -200.0~600.0 درجة مئوية | 34 | 0 ~ 5 فولت مربع | -1999~9999 |
| 17 | المقاومة الخطية 0 ~ 400Ω | -1999~9999 | 35 | 1 ~ 5 فولت مربع | -1999~9999 |
